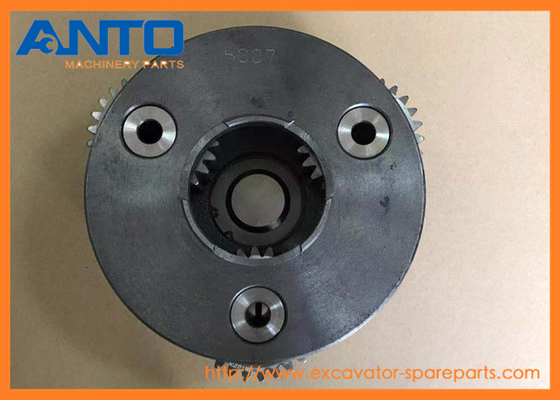

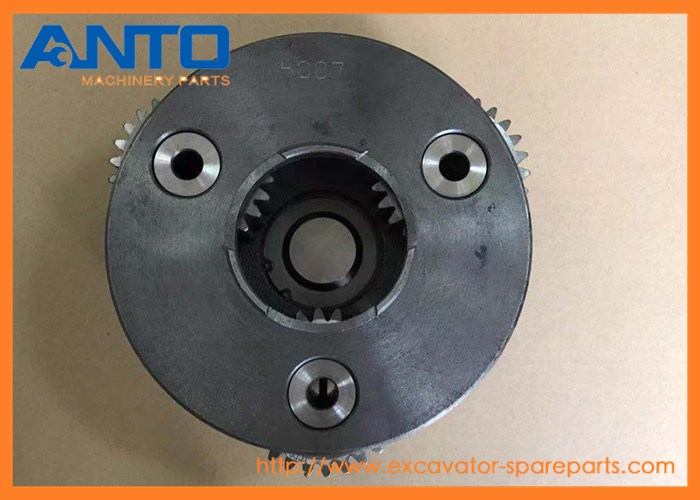

05/903866 ชุดเกียร์ทดสำหรับ JCB JS200 JS220 Swing Gearbox

​

• ไดอะแกรมชิ้นส่วน

หมายเลข 6 บนแบบ

A. JRC0007 [1]
เกียร์สวิง
1. 05/903860 [1]
ชุดประกอบลดเกียร์
2. 05/902010 [2]
โอริง

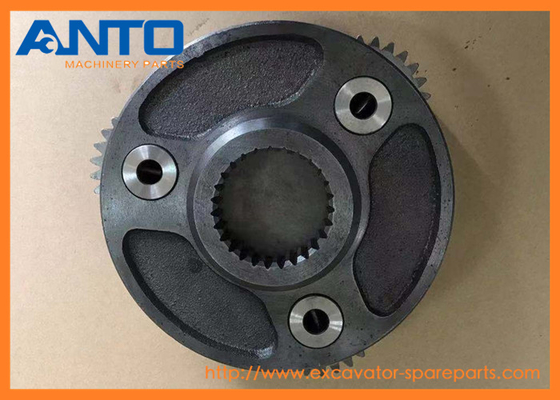

3. 05/903862 [1]
แหวนเฟือง
4. 05/903863 [1]
เกียร์สุริยะ
5. 05/903864 [1]
ฝาครอบ
5A. 05/903865 [1]
แหวนเฟือง
6. 05/903866 [1]
ชุดประกอบลดเกียร์
7. 05/903867 [1]
เกียร์สุริยะ
8. 05/903868 [16]
สกรู M16 x 120 มม.
10. 05/903873 [1]
ชุดประกอบเกียร์เอาต์พุต
10-1. 05/903869 [1]
เพลาเฟือง 14 ฟัน
10-2. 05/903870 [1]
ตัวเว้นวรรค
10-3. 05/903871 [1]
แหวน
10-4. 05/903872 [1]
ตลับลูกปืน
10-6. 05/903874 [1]
น็อต
10-7. 05/903875 [1]
ตลับลูกปืน
10-8. 05/903876 [1]
ซีลริง 100 x 130 x 12 มม.
10-8. 333/C7880 [1]
ซีล 100x140x13 ขนาดใหญ่กว่า
10-9. 05/903877 [1]
ตัวเรือน
11.
'ดูหมายเหตุ' เกจวัดระดับน้ำมัน ดูหน้า E2-7-3, มอเตอร์สวิง

• คำอธิบาย

• ข้อได้เปรียบ

• การรับประกัน


1. ระยะเวลาการรับประกัน: รับประกัน 3 เดือนนับจากวันที่มาถึง สามารถเสนอระยะเวลาที่นานกว่า 6 เดือนได้ด้วยระดับราคาที่สูงขึ้น

2. ประเภทการรับประกัน: การเปลี่ยนชิ้นส่วนที่มีปัญหาด้านคุณภาพ

3. การรับประกันไม่ถูกต้องสำหรับด้านล่าง
* ลูกค้าให้ข้อมูลที่ไม่ถูกต้องเกี่ยวกับการสั่งซื้อ
* เหตุสุดวิสัย
* การติดตั้งและการใช้งานที่ไม่ถูกต้อง
* สนิมเนื่องจากการจัดเก็บและการบำรุงรักษาที่ไม่ถูกต้อง


• การบรรจุและการจัดส่ง


* กล่องกระดาษแข็งหรือกล่องไม้ที่แข็งแรงสำหรับส่วนประกอบเกียร์ กล่องไม้สำหรับชุดประกอบกระปุกเกียร์
* วิธีการจัดส่ง: ทางทะเล ทางอากาศไปยังสนามบินนานาชาติในพื้นที่ โดยด่วน เช่น DHL TNT FEDEX
